一：应用概述

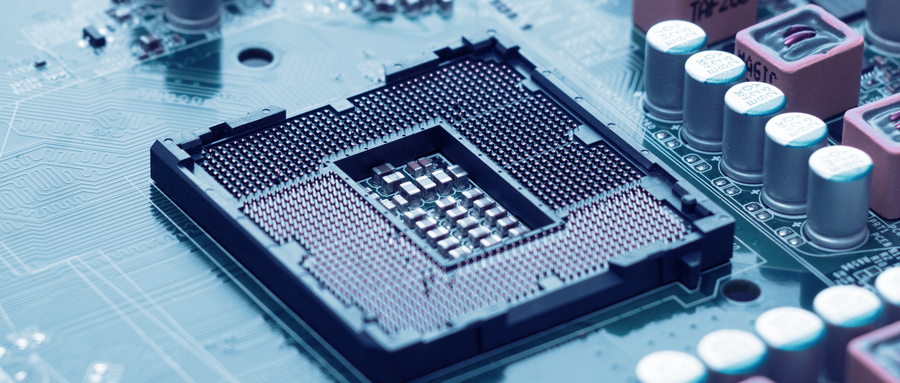

清洗对象：电路板
清洗条件：中温超声波
清洗目的：去除表面油污、脏污及松香助焊剂，方便后续处理
清洗要求：表面油污、脏污及松香助焊剂去除彻底 工件无腐蚀变色，无水痕
工艺流程：超声波清洗 > 水洗1 > 水洗2 > 纯水洗3 > 烘干
二：清洗样品材料说明
电路板的又称为：线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等。电路板可称为印刷线路板或印刷电路板，英文名称为（PrintedCircuit Board）PCB、（FlexiblePrinted Circuit board）FPC线路板 （FPC线路板又称柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点）和软硬结合板（reechas，Soft and hard combination plate）-FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。因此，软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。
三：选择好美特产品的理由
电路板组装前需要清洗干净油污、脏污及松香助焊剂。好美特表面活性剂可以用于金属清洗剂、电子工业清洗剂、玻璃清洗剂、线路板清洗剂、皮革清洗剂……但是本案例只针对电路板清洗做案例分析。 清洗条件是在中温状态下的超声波清洗方式，按照以上条件，结合好美特产品的特点，选择表面活性剂HMT-822、HMT-825D是特殊磷酸酯盐，能透明溶解于15%的氢氧化钠中，脱脂力强；表面活性剂HMT-822在中高温使用、脱脂力强、耐高温，在高温高碱中不析出、不分层，与常规助剂配合便成高品质脱脂剂，对各种油污清洗力好，对混合性油污有很好的脱脂力。
四：产品配方
HMT-822 型号
6-5%(常温浸泡8~10)
HMT-825D 型号
2-4%(70°左右4%)
85%
五水偏硅酸钠
6~5%
FS-1
成分
百分比
水
20%
五：清洗试验过程
按照5~10%开槽试验，使用电路板超声波中低温测试，若加粉剂 五水偏硅效果更好结果如下：
时间（分钟）
表面油污
脏污及松香助焊剂
外观
2
工件表面油去除50%
脏污及松香助焊剂有明显减少
无腐蚀变色
4
工件表面油去除95%
脏污及松香助焊剂去除90%
5
工件表面油完全去除
脏污及松香助焊剂完全去除
六：清洗试验结果
该方案按照5%～10%开槽使用，超声波中温清洗状态下，除油除松香助焊剂效果优异，漂洗后表面无残留，清洗效果相当于或略优于传统清洗剂，生产配制简单，使用方便，安全无毒、腐蚀性小，对环境无污染，价格适中。
